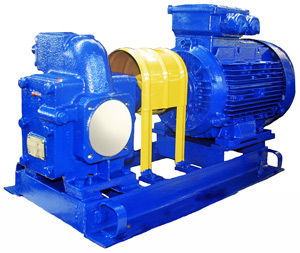

Шестеренные насосы типа НМШФ, НМШГ, НМШ и Ш для нефтепродуктов
КОНСТРУКЦИЯ
Конструктивно масляные насосы представляют собой объемные насосы. Роль рабочего органа выполняют шестерни. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления (атмосферного и на всасывании насоса) заполняет полости между зубьями, перемещается в сторону нагнетания и вытесняется в нагнетательный патрубок.
ПЕРЕКАЧИВАЕМАЯ ЖИДКОСТЬ
Насосы шестеренные типа НМШ, НМШФ, Ш и агрегаты электронасосные на их основе предназначены для перекачивания нефтепродуктов (масло, мазут, дизельное топливо, в том числе для подачи мазута в котельных установках) без механических примесей. Они выпускаются в климатическом исполнении У, категории размещения 3 по ГОСТ 15150-69, при поставке на экспорт в тропики, климатическое исполнение и категория размещения – Т2, Т5.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Пример: НМШФ 0,6-25-0,25/25Ю-3 ОМ2 ТУ26-06-1558-89
Ш — шестренный насос
НМШ — насос масляный шестеренный на лапах
НМШФ — насос масляный шестеренный фланцевый
НМШГ — насос масляный шестеренный с обогревом (охлаждением) корпуса
0,6 — подача насоса в литрах на 100 оборотов
25 — наибольшое давление насоса, кгс/см²
0,25 — подача насоса в агрегате, м³/ч
25 — давление на выходе из насоса в агрегате, кгс/см²
Ю — условное обозначение материала проточной части насоса без обозначения — чугун
Б — бронза
Ю — алюминий и его сплавы
К — нержавеющая сталь
3 — исполнение двигателя (морское)
ТУ 26-06-1558-89 — обозначение технических условий
