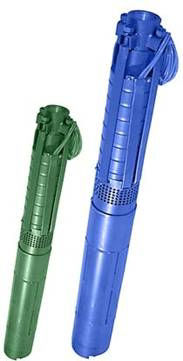

Насосы ЭЦВ – это электрические центробежные скважинные погружные агрегаты с вертикальным расположением вала, которые предназначены для подъема питьевой воды из артезианских скважин общей минерализацией не более 1500 мг/л, с водородным показателем (рН) 6,5-9,5, температурой до 25°С и с массовой долей механических примесей не более 0,01%; содержанием хлоридов до 350мг/л, сульфатов до 500мг/л, сероводорода не более 1,5 мг/л.
Насосный агрегат ЭЦВ состоит из многосекционной центробежной насосной части и погружного асинхронного электродвигателя, соединенных между собой жесткой муфтой. Ротор насоса и ротор электродвигателя вращаются в резинометаллических подшипниках. На входе в насосную часть установлена защитная сетка-фильтр, которая предохраняет насосную часть от попадания крупных механических примесей. Электродвигатель водонаполненный с короткозамкнутым ротором, с синхронной частотой вращения 3000 об/мин типа ПЭДВ. Охлаждение электродвигателя осуществляется перекачиваемой водой.
Насосный агрегат ЭЦВ подключается к трехфазной сети 380В через станцию управления и защиты (СУЗ, ЛОЦМАН, КАСКАД, ВЫСОТА), которая предохраняет от перегрузок по току, короткого замыкания, неполнофазного режима работы и сухого хода, электродвигатель агрегата. Подключение насосного агрегата производится кабелем ВПП сечением, соответствующим потребляемому току.
Насосы марки 2ЭЦВ комплектуются герметичными электродвигателями серии ДАП.
Двигатели серии ДАП
Внутренняя полость электродвигателя изолирована от перекачиваемой воды, что исключает возможность попадания песка в подшипники электродвигателя и выхода электронасоса из строя по этой причине.
Исключена коррозия статорных и роторных пластин, что позволяет значительно увеличить ресурс электродвигателя.
Срок службы до капитального ремонта увеличен до 25 000 часов.
Области применения скважинных насосов
- Городское водоснабжение
- Сельское водоснабжение
- Промышленное водоснабжение
- Ирригация (системы полива)
- Понижение уровня грунтовых вод
- Горная промышленность
- Системы повышение давления
Условия эксплуатации
Перекачиваемая среда: вода общая минерализация (сухой остаток): до 1500 мг/л, содержание сульфатов: до 500 мг/л, содержание хлоридов: до 350 мг/л, содержание сероводорода: до 1,5 мг/л, Содержание песка: до 100 мг/л Степень защиты электродвигателя: IP68 Количество пусков в час: не более 6 Метод пуска: прямой (DOL) Температура перекачиваемой воды: до 25°С Номинальное напряжение питания: 50Гц 3х380 В. Допускаемое отклонение напряжения: -5 … +10% Синхронная частота вращения электродвигателя: 3000 об/мин Минимальная скорость потока охлаждения электродвигателя: 0,2 м/с.
Технические характеристики скважинных насосов
- Диаметры: 4, 5, 6, 8, 10, 12”
- Диапазон подач: 1,5÷270 м3/ч
- Диапазон напоров: до 400 м
- Электродвигатель: ПЭДВ, мощность до 130 кВт.
