При рассмотрении места применения, несмотря на то, что имеет сходства со стандартными моделями, обеспечивает экономические преимущества, уменьшая себестоимость. Для данных целей полугибкие рукава являются более подходящими. Является специальной моделью, произведенной с учетом требований клиентов.
Серия MF-016
- Главная
- Серия MF-016
Варианты исполнения металлорукавов

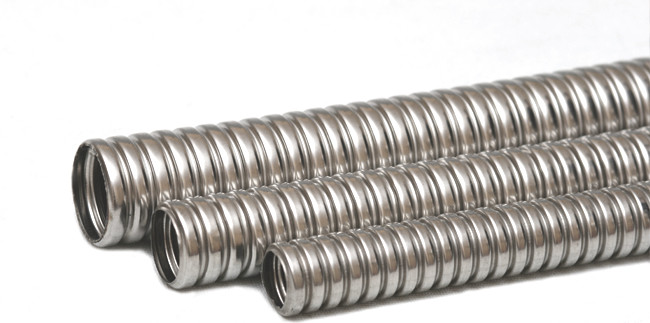

- MF-016 S00 — Гибкий металлический рукав из нержавеющей стали – без оплетки
Дизайн

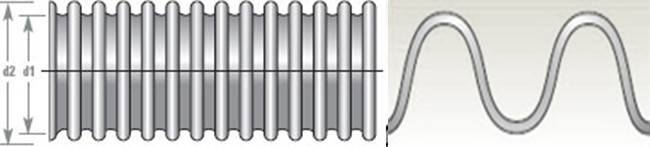

- Трапециевидный узел
- Полугибкие рукава
Соединительные элементы
- Приварные соединительные части
- Муфтовое соединение
| DN | Модель | Размеры | Радиус изгиба | Используемое давление | Класс давления | Вес | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 D |
Погрешность d1 d2 D |
При статических нагрузках | При динамических нагрузках | Bar/at 20ºC | ISO 10380 | +10% | |||
| мм | дюйм | мм | мм | мм | радиус мин. мм. | радиус мин. мм. | Бар | [PN] | кг/м | |
| 12 | 1/2″ | MF 016 S00 | 12,3 | 15,8 | ± 0,2 | 20 | Не подходит при динамических нагрузках |
23 | 20 | 0,100 |
| 16 | 5/8″ | MF 016 S00 | 16,5 | 20,3 | 25 | 18 | 16 | 0,138 | ||
| 20 | 3/4″ | MF 016 S00 | 20,5 | 24,9 | 30 | 12 | 10 | 0,158 | ||
| 25 | 1 | MF 016 S00 | 26,7 | 30,6 | 35 | 12 | 10 | 0,184 | ||
| 32 | 1 1/4″ | MF 016 S00 | 34,2 | 38,6 | 35 | 6 | 6 | 0,29 | ||
