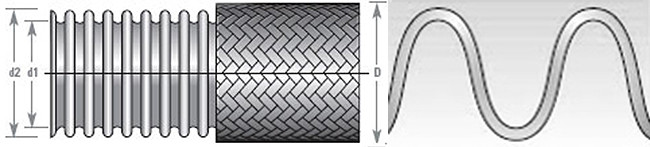

| DN | Модель | Размеры | Радиус изгиба | Используемое давление | Класс давления | Вес | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 D |
Погрешность d1 d2 D |
При статических нагрузках | При динамических нагрузках | Bar/at 20ºC | ISO 10380 | +10% | |||
| mm | inch | mm | mm | mm | r min mm | r min mm | bar | [PN] | kg/m | |
| 6 | 1/4″ | MF 012 S00 MF 012 S01 |
6,3 | 9,5 10,7 |
± 0,2 | 11 24 |
Не подходит при динамических нагрузках |
65 198 |
65 150 |
0,051 0,106 |
| 8 | 5/16″ | MF 012 S00 MF 012 S01 |
8,5 | 12,1 13,5 |
± 0,2 | 15 32 |
38 174 |
25 150 |
0,066 0,176 |
|
| 10 | 3/8″ | MF 012 S00 MF 012 S01 |
10,4 | 14,2 15,6 |
± 0,2 | 18 38 |
21 130 |
20 100 |
0,076 0,190 |
|
| 12 | 1/2″ | MF 012 S00 MF 012 S01 |
12,5 | 16,5 18,0 |
± 0,2 | 20 45 |
21 84 |
20 65 |
0,086 0,216 |
|
| 16 | 5/8″ | MF 012 S00 MF 012 S01 |
16,3 | 21,4 23,1 |
± 0,2 | 25 57 |
16 96 |
16 65 |
0,156 0,357 |
|
| 20 | 3/4″ | MF 012 S00 MF 012 S01 |
20,5 | 26,5 28,0 |
± 0,2 | 30 70 |
10 56 |
10 50 |
0,226 0,451 |
|
| 25 | 1″ | MF 012 S00 MF 012 S01 |
25,4 | 31,8 33,7 |
± 0,4 | 35 85 |
10 64 |
10 50 |
0,255 0,670 |
|
| 32 | 1 1/4″ | MF 012 S00 MF 012 S01 |
34,6 | 41,1 43,0 |
± 0,4 | 40 105 |
4 46 |
4 40 |
0,335 0,800 |
|
| 40 | 1 1/2″ | MF 012 S00 MF 012 S01 |
40,5 | 49,6 51,9 |
± 0,4 | 50 130 |
4 50 |
4 50 |
0,545 1,240 |
|
| 50 | 2″ | MF 012 S00 MF 012 S01 |
50,7 | 60,2 62,4 |
± 0,5 | 60 160 |
3 35 |
2,5 25 |
0,695 1,445 |
|
Серия MF-012
- Главная
- Серия MF-012
Варианты исполнения металлорукавов
- MF-012 S00 — Гибкий металлический рукав из нержавеющей стали – без оплетки
- MF-012 S01 — Гибкий металлический рукав из нержавеющей стали – с однослойной
Дизайн
- Широкий гофр

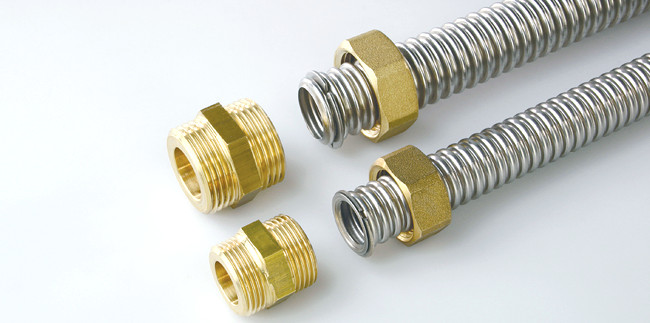

Соединительные элементы
- Приварные соединительные части
- Муфтовое соединение
