Рукав со сверхшироким гофром легко формуется. После закрепления соединений сохраняет свою форму. В данной модели в качестве соединения применяются гайки и кольцевые уплотнения, обеспечивающие герметичность.
Серия MF-015
- Главная
- Серия MF-015
Варианты исполнения металлорукавов
-
MF-015 S00 — Гибкий металлический рукав из нержавеющей стали – без оплетки
Дизайн
- Формируемый гибкий металлический рукав
Сварные соединительные части

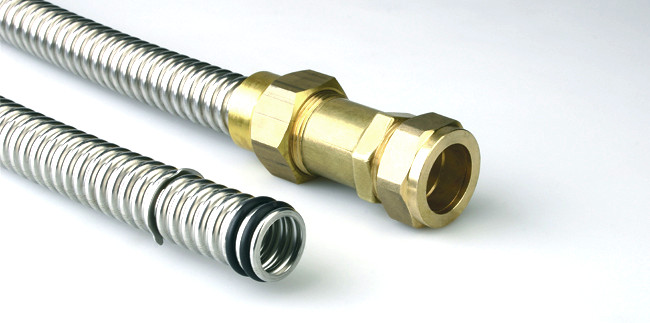

- Муфтовое соединение
- Кольцевые соединения

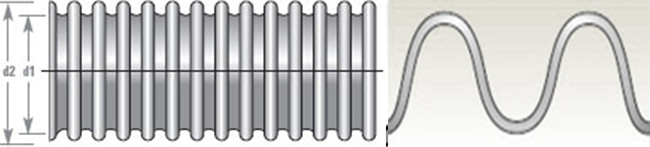

| DN | Модель | Размеры | Радиус изгиба | Используемое давление | Класс давления | Вес | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 D |
Погрешность d1 d2 D |
При статических нагрузках | При динамических нагрузках | Бар/20ºC | ISO 10380 | +10% | |||
| мм | дюйм | мм | мм | мм | радиус мин. мм. | радиус мин. мм. | Бар | [PN] | кг/м | |
| 16 | 5/8″ | MF 015 S00 | 16,9 +0,1 / -0,2 |
21,2 +0,2 / -0,1 |
* |
25 |
Не подходит при |
15 | 10 | 0,144 |
| 20 | 3/4″ | MF 015 S00 | 20,5 | 26,4 | ± 0,2 | 30 | 8 | 6 | 0,198 | |
