Компенсатор сильфонный
Компенсатор сильфонный – это устройство, гибкая вставка (гофра), используемое в системах трубопроводов, служащее для компенсации изменения длины участков трубопроводов, возникшее из-за температурного расширения материала труб или вследствие монтажных работ. Сильфонные компенсаторы состоят из одного или двух сильфонов — тонкостенных гофрированных оболочек из антикоррозионной нержавеющей стали; патрубки из малоуглеродистой стали, служащих для присоединения компенсаторов к трубопроводу; защитного кожуха из листовой малоуглеродистой стали.
Виды сильфонов
- компенсаторы осевые под приварку (КСО, КСО.К);
- компенсаторы осевые двухсекционные (2КСО.К);
- компенсаторы осевые фланцевые (КСОФ, КСОФ.К);
- компенсаторы осевые двухсекционные фланцевые (2КСОФ.К);
- компенсаторы стартовые (СК);
- Компенсаторы поворотные (угловые)

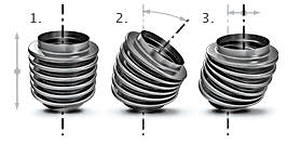

Основные виды деформаций компенсаторов
1. Осевой ход 2. Поворот 3. Сдвиг
Преимущества сильфонных компенсаторов
- герметичность;
- температуростойкость;
- относительно малая стоимость;
- долговечность;
- возможность изготовления по индивидуальному заказу;
- многогранность использования (осевые, угловые, сдвиговые, вибрационные);
- не требует обслуживания.
Способы присоединения сильфонных компенсаторов к трубопроводу:
Сварной — применяется для жесткой фиксации компенсатора к трубопроводу круглого или иного сечения путем сваривания конца трубопровода с концевыми деталями компенсатора, имеющими одинаковое сечение и толщину стенки. Такой вид закрепления наиболее распространен и обеспечивает надежное герметичное соединение компенсатора.
Фланцевый — применяется для жесткой фиксации компенсатора к ответному фланцу трубопровода. Такой вид закрепления позволяет обеспечить разъемное соединение элементов трубопровода и быструю их замену, но требует контроля межфланцевого уплотнения.
Характеристики
- Среда: вода, пар, нефть, газ, пульба и т.д.
- Температура до +700 по цельсию.
- Давление до 250 атмосфер.
- Срок службы 10-20 лет.
