НАЗНАЧЕНИЕ

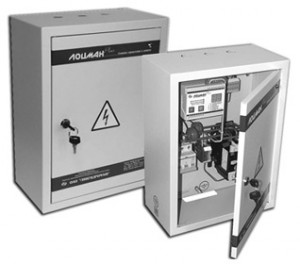

Станция управления и защиты СУиЗ «Лоцман+» предназначена для автоматизации процесса налива жидкостей в емкости. Работа станции возможна как в автоматическом, так и в ручном режиме.
Возможно использование станции для оснащения любых исполнительных механизмов, в составе которых используются трехфазные асинхронные электродвигатели.
Станция осуществляет пуск/остановку электродвигателя механизма и обеспечивает его защиту. Установка рабочих параметров станции выполняется в течение минуты и не требует никаких приборов для настройки.
Станция управления обеспечивает
задание режима работы станции – ручной / автоматический/по внешнему сигналу/по таймеру и датчику нижнего уровня;
выбор функции налива или дренажа;
выбор типа используемых датчиков – ЭКМ или одиночные контактные датчики уровня;
задание максимального/минимального тока защиты в зависимости от типа применяемого электродвигателя от 1 до 250 А;
отключение двигателя при превышении/понижении заданного тока в течение 1…15 секунд;
блокировку включения двигателя при возникновении замыкания на корпус;
блокировку включения станции при обрыве фаз;
отключение двигателя при перекосе фаз;
блокировку измерения пускового тока на время от 1 до 10 секунд;
отключение двигателя при повышении/понижении сетевого напряжения в течение 15 секунд;
отображение на светодиодном индикаторе значений рабочего тока электродвигателя;
повторное включение после аварийной ситуации через 1…15 мин. после срабатывания защиты;
светодиодную индикацию состояния датчиков;
звуковую и светодиодную индикацию режимов работы и аварийных ситуаций;
контроль датчиков типа «сухой контакт»: «сухого» хода, верхнего уровня, нижнего уровня, датчика давления типа ЭКМ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
количество подключаемых датчиков 3
количество силовых каналов 1
время срабатывания защит, с янв.15
время выдержки после ошибки, мин. янв.15
минимальный/максимальный токи защиты, А (в зависимости от исполнения) 1-250
номинальное напряжение силовой цепи, В ~380
номинальное напряжение электропитания микроконтроллера, В ~220
номинальное напряжение цепей питания датчиков уровня, В 15
частота тока питающего напряжения, Гц 50+2
допустимые отклонения напряжения от номинального значения,% -5
потребляемая мощность, ВА, не более 22
степень защиты корпуса IP20 (IP31)
габаритные размеры, мм, не более 300х400х160 (400x500x220)
масса, кг, не более 22
способ установки навесное настенное исполнение
температура эксплуатации, °С -40 … + 40
